CAD实用技巧分析 快速自定义CAD标题栏方法

每一张详细的CAD工程图纸都应该有菜单栏，且需符合我国和公司的规范和规定。技术专业的CAD手机软件均给予有多种多样默认设置菜单栏款式，室内设计师在图幅设定时可立即采用自身公司必须 的款式。但愈来愈多的公司对菜单栏的制做拥有不一样的人性化规定，CAD手机软件全部的默认设置款式难以达到到全部的规范要求。室内设计师如何根据简易的改动做到公司规定的规范，降低每一次重绘菜单栏的繁琐流程呢？
　　应用中望CAD机械设备版自定菜单栏作用，只需简易两步就可以订制合乎产品标准的专享菜单栏，中后期室内设计师还可以在制作新工程图纸时一键迅速启用这种现有的规范菜单栏，而不用再度改动制作，大大的增强了设计方案高效率。
　　流程一：
　　自定公司的规范菜单栏以前，要挑选 一张详细的工程图纸。工程图纸中的信息内容分成两大类，一是固定不动的一致的文本，在中望CAD机械设备版中根据立即mtext文本指令完成；二是必须 手动式填好的文本，可根据att指令将其意义为特性块来完成。

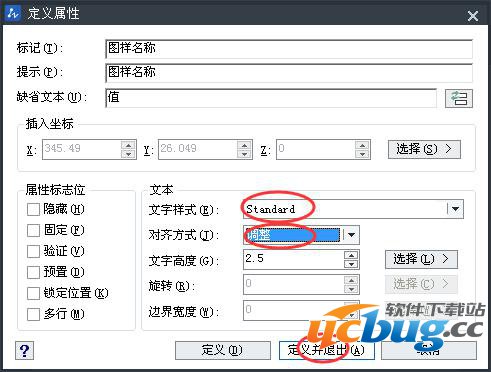

　　开启必须 自定的菜单栏款式，把必须 全自动表明的內容（如公司名字）用文本搞好以后，开展特性块的制做。在指令栏键入：att，将弹出来的【界定特性】提示框中的标识和提醒都改成：样图名字。文本款式及两端对齐方法的设定如下图所显示，进行设定后挑选 “界定并撤出”，随后特定到菜单栏中样图名字的地方上。

　　留意在回到制图自然环境后，提醒“文本基准线”时需点在“样图名字”的框中，点取二点（开启正交和方式，使点取平行线在同一水平线）。这两个方面的立即长短就是标明內容的合理地区。
　　在其中界定特性块的情况下，种类一样的能够立即利用拷贝得到。将全部必须 修改的地区界定好啦以后，最后获得的菜单栏款式如下所示：

　　流程二：

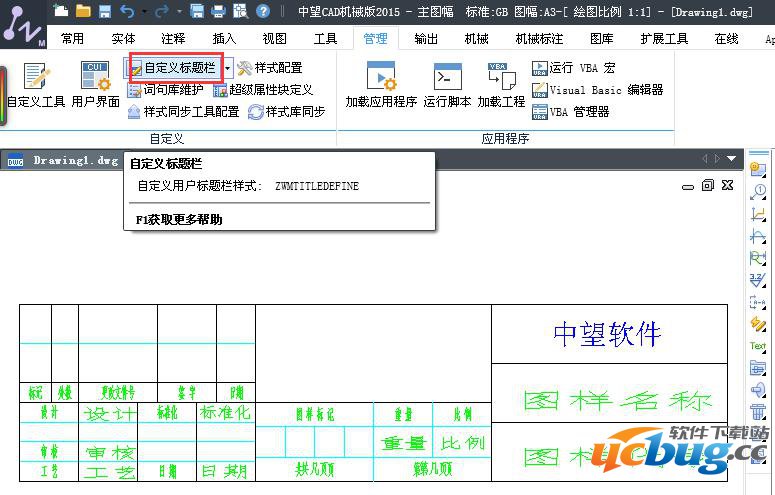

　　开启中望CAD机械设备版的Ribbon页面，在“管理方法自定”中捡取“自定菜单栏”按键，或是可以直接键入指令： _ZWMTITLEDEFINE，对新创建的菜单栏开展取名，如：zwcad。

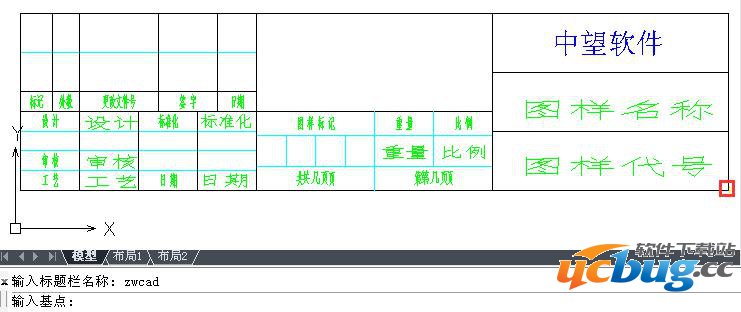

　　随后键入基准点，挑选 菜单栏的最右下方点就可以。工程图纸的菜单栏一般是粘附在图框的右下方的。

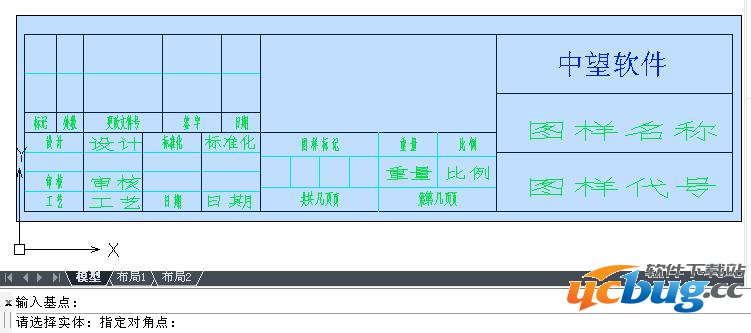

　　再挑选 实体线，选中全部菜单栏：

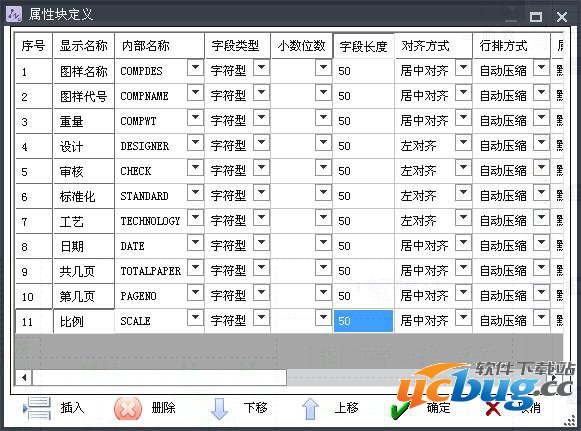

　　这时，弹出来特性块界定的提示框，“表明名字”和“內部名字”全自动相匹配表明。“內部名字”是十分重要的信息内容，它是CAD手机软件为了更好地有利于与各种各样PDM/ERP开展数据集成和互动而保存的系统软件关键词。中望CAD机械设备版能全自动载入表明名字相匹配的內部名字编码，针对手机软件全自动载入不上的，室内设计师能够对其进行自定，如“原材料序号”的內部名字为“WLBH”。

#p#分页查询文章标题#e#

　　改动完成后点一下明确，手机软件弹出来界定取得成功的提醒。这时，早已定位好的菜单栏工程图纸发生在菜单栏的文件夹名称里。
　　流程三：

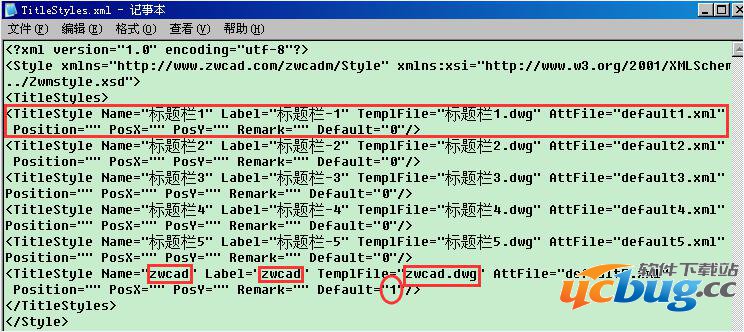

　　下面开展环境变量的设定，先后点一下逐渐——全部程序流程——zwsoft——中望CAD机械设备版——维护保养工具箱，在弹出来的文件夹名称里双击鼠标第一个exe文件。以文本文档方法打开文件夹中的TitleStyles.xml，拷贝任一行表明菜单栏信息内容的文本，将菜单栏名字所有改为zwcad后储存文字。如下图试求：

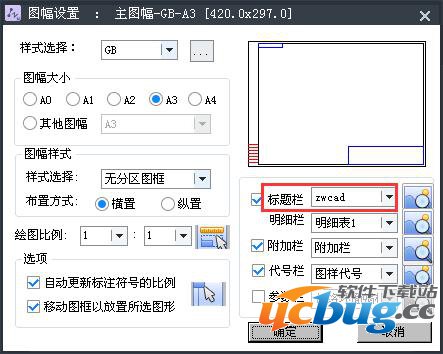

　　再次开启中望CAD机械设备版【图幅设定】，按产品标准界定好的款式“zwcad”已发生在“菜单栏”选择项中：

　　必须 注重的是，室内设计师如需将自定的菜单栏设定为默认设置款式，只需把TitleStyles.xml中自定一行的最后一个选择项改成：Default="1"就可以，绘图时立即运用，省时省力。
　　总结：中望CAD机械设备版的菜单栏自定，实际操作简易，轻轻松松入门。进行自定后，室内设计师事后在制图启用图幅时手机软件会所有全自动套入这一菜单栏，而不用再次开展自定设定，提升了设计方案高效率。除此之外，室内设计师还能够将在中望CAD机械设备版上的菜单栏，图框和图幅等个性化设定款式开展“装包”，分发送给别的室内设计师缓解压力安裝，促使全部电脑的CAD软件绘图设定相一致，有益于迅速建立公司的规范化。
